Installer des panneaux solaires photovoltaïques
mon expérience
Résumé : J'ai finalement décidé d'installer des panneaux solaires photovoltaïques en autoconsommation. J'ai choisi de les mettre au sol, dans le jardin, et de fabriquer les supports moi-même vu le coût prohibitifs de ces supports dans le commerce.
Le but
Le but n'est pas de fabriquer de l'électricité pour la revendre, mais de diminuer la facture Enedis, et notamment de ne plus rien payer dans les périodes "talon", lorsque seuls les appareils "de base" fonctionnent : les appareils (ordis) en veilleuse ou pas, la box internet, le NAS, la petit pompe de notre mini mare, l'alarme, quelques veilleuses.... et bien sûr les deux frigos/congélateurs ! Mine de rien, à peu près 400 W en moyenne.
Comme je veux avoir ce minimum de production solaire tout le temps (enfin pendant la journée of course !) , j'opte pour une configuration plutôt musclée avec 4 panneaux totalisant 1600 watts crète minimum.
Pour revendre l'electricité à Enedis, il faudrait prendre un installateur RGE, et même avec la prime d'état, ça reste bien trop cher : plus de 5000 €, pas question ! Donc le surplus d'électricité non consommé sera "donné" à Enedis, tant pis. J'installerai peut-être un jour un "routeur d'énergie solaire" vers le chauffe-eau. On verra.
J'aurais bien voulu prendre un système avec batterie, pour utiliser 100% de l'énergie et réutiliser la nuit le surplus du jour, en évitant donc de le rendre gratuitement à Enedis, mais c'est vraiment trop cher également.
Je choisis aussi de réaliser une installation au sol à à monter moi-même : Vu que la hauteur sera inférieure à 1m80, et la puissance inférieure à 3Kwpas besoin de demander des autorisations à qui que ce soi ! Le budget max sera fixé à 1300 € tout compris (achats, fourniture,..), ce qui est plutôt serré. Je veux amortir le tout en moins de 6 ans.
la configuration
J'ai trouvé de très bons panneaux dits "bi-facial" de 425 W chez chodiscount.com, aka solarchoc.com. Je ne touche pas d'argent de chez eux, je peux donc être objectif : très bon service, très réactif. Ils ont un kit à 1049 €, comprenant quatre panneaux, un onduleur, un coffret DC tout équipé, un coffret AC idem, et tous les câbles et connecteurs (sauf le câble de terre). j'ai apprécié le coffret DC, qui n'est pas proposé chez tous les fournisseurs de kits solaires mais qui me semble indispensable pour la sécurité.

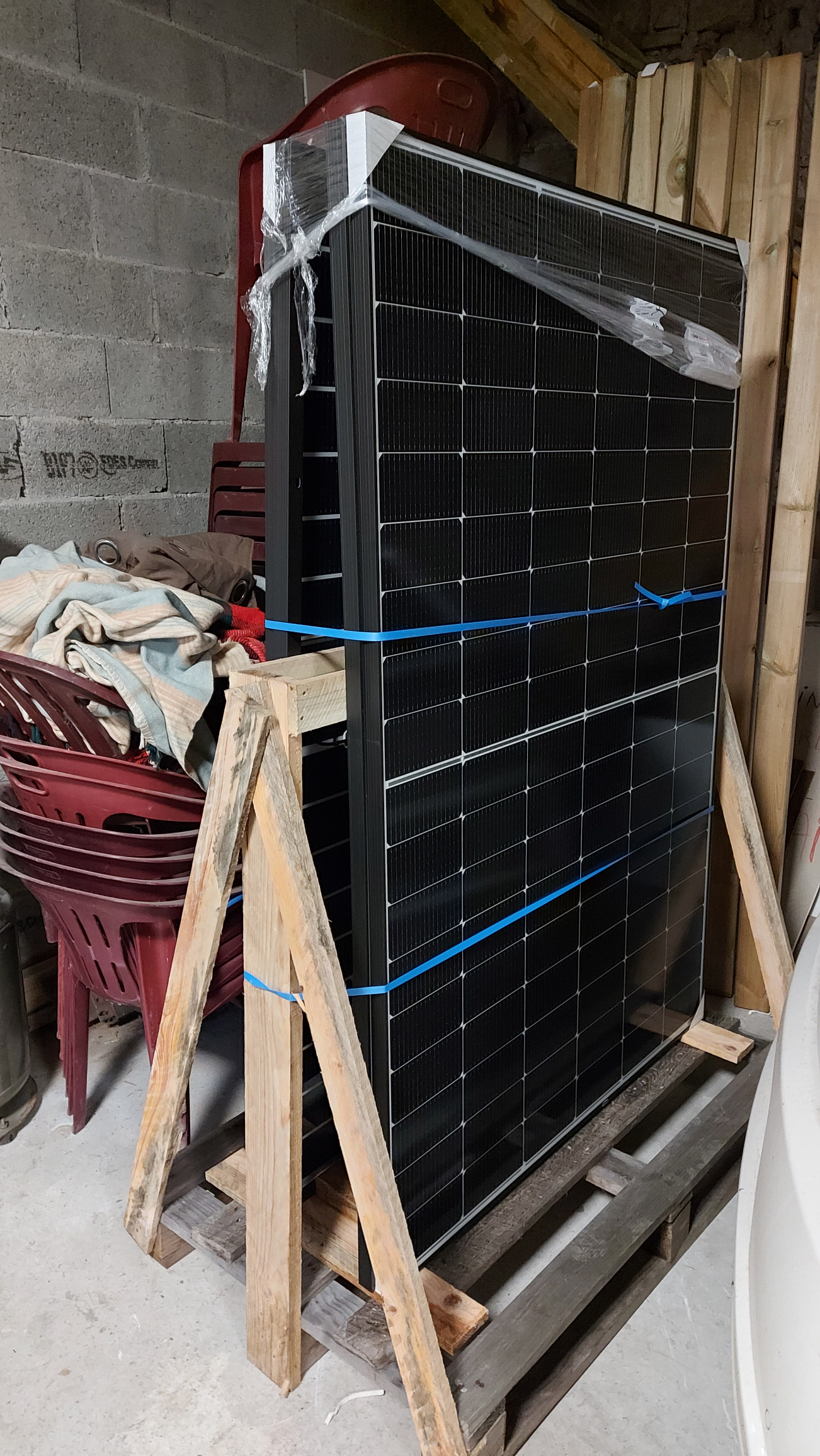

les panneaux
J'ai choisi des panneaux assez haut de gamme, demi-cellule, 425Wc à 119 €. ça n'est pas beaucoup plus cher que des panneaux "normaux". Le demi-cellule permet de diminuer (un peu) l'effet des ombrages.
Ils sont aussi bi-faciaux, et mon idée est d'utiliser au maximum la possibilité de faire du courant aussi par la face arrière ; comme ce sera une installation au sol dans le jardin, mon idée est de les installer sur des supports surélevés (que je construirai moi-même), orientés sud-sud-ouest, et inclinés à environ 40° (voir plus loin), et surtout sur un sol avec un fort albédo, genre un lit de graviers blancs. Contrairement à ce qui se fait généralement, je vais aussi laisser un espace entre les panneaux, afin de laisser de la lumière passer pour éclairer le sol sous les panneaux.
J'avais même envisagé de les disposer verticalement sur une ligne nord-sud, donc recevant par l'avant (à l'ouest) la lumière du soir et par l'arrière (est) celle du matin, mais au prix d'une forte diminution à midi. Donc pas très optimal dans le sud de la France où je réside.
Les panneaux font chacun 1,9 m2, donc 7,16 m2 au final.
l'onduleur et la configuration électrique des panneaux
L'onduleur est la pièce centrale du dispositif ! A priori, j'avais le choix entre :
- Quatre mini-onduleurs de 425W mini, un par panneau (env. 120 € par onduleur)
- avantages : si un panneau est (même partiellement) à l'ombre, cela n'affecte pas les autres
- inconvénients : prix (460 €). Pas sûr que l'onduleur démarre par très faible éclairement.
- Deux mini onduleurs de 850 W mini, un par couple de panneaux (les panneaux étant en série dans chaque couple, (env. 170 € / onduleur)
- avantages/inconvénients : La solution suivante est meilleure !
- Deux mini onduleur 850 W à 2 entrées MPPT. (env. 170 € / onduleur, mais de 750W seulement). Donc chaque panneau alimente une entrée MPPT.
- avantages : Les panneaux peuvent avoir des éclairements différents.
- inconvénients : Un coffret DC un peu plus cher (2 disjoncteurs). Pas sûr que ça produise par très faible éclairement. Sinon, ça semble très bien, dommage que je ne savais pas que cette solution existait !
- Un onduleur central, alimenté par les 4 panneaux en série.
- avantages : C'est une solution, très classique. Elle marchera même par faible éclairement. Extension très facile si on ajoute un panneau.
- inconvénients : si un panneau a une ombre, l'ensemble de la puissance diminue. Mais avec des panneaux type bi-facial au sol, si l'ombre est localisée sur le panneau, le soleil peut passer devant, derrière ou par les cotés, frapper le sol, rebondir (si le sol est assez réfléchissant) et alimenter l'arrière du panneau !
- Un onduleur central, alimenté parles 4 panneaux en parallèle.
- avantages : la tension reste faible, Possibilité de charger directement des batteries ?
- inconvénients : forte intensité (52 A), gros câbles chers, et possibilité que l'onduleur n'ait pas assez de tension pour démarrer et surtout il doit supporter l'intensité max totale des 4 panneaux (ce n'est pas le cas du mien). En fait pas recommandé du tout.
- Un onduleur central, alimenté parles 4 panneaux en série-parallèle.
- avantages : meilleure résistance aux ombrages
- inconvénients : il faut plus de connecteurs. L'onduleur doit supporter l'intensité max de deux panneaux (ce n'est pas le cas du mien)
L'un des points importants est la tension de démarrage : pour les mini onduleurs, elle est généralement de 20 à 25V, et pour l'onduleur central, de 50V. Je me suis dit que, lorsque l'éclairement était faible, il était intéressant d'avoir les 4 panneaux en série, pour atteindre de toute manière la tension de démarrage. Mais en fait la tension mini fournie par les panneaux restera toujours au dessus de 30V...
mon onduleur
J'ai choisi d'avoir un onduleur unique (SOLAX X1 mini, 2000W max) et pas quatre mini-onduleurs. Il coute 349 €. Normalement il aura une clef wifi (mais pas zigbee, hélas !) et une appli permet de mesurer la production.
configuration des panneaux
Ils seront en ligne, orientés au Sud, mais je laisse un espace de 30cm entre chaque panneau pour laisser le soleil passer entre eux et alimenter l'arrière des panneaux aussi, par réflexion sur le sol qui sera blanc et rugueux (graviers blancs).
L'inclinaison sera fixe. La latitude de ma maison est de 44,5°, cela donne une inclinaison optimale de 34° pour une production lissée sur l'année, mais de 54° pour optimiser la production en hiver. Donc puisque mon but n'est pas de fournir le max d'énergie en été, dont une part sera alors de toute façon "donnée" à Enedis, et aussi puisque ce sont des panneaux double face, donc plus les panneaux seront inclinés, plus la face arrière bénéficiera (un peu) de la lumière diffuse, je choisis d'incliner mes panneaux à 45° !
calculateur

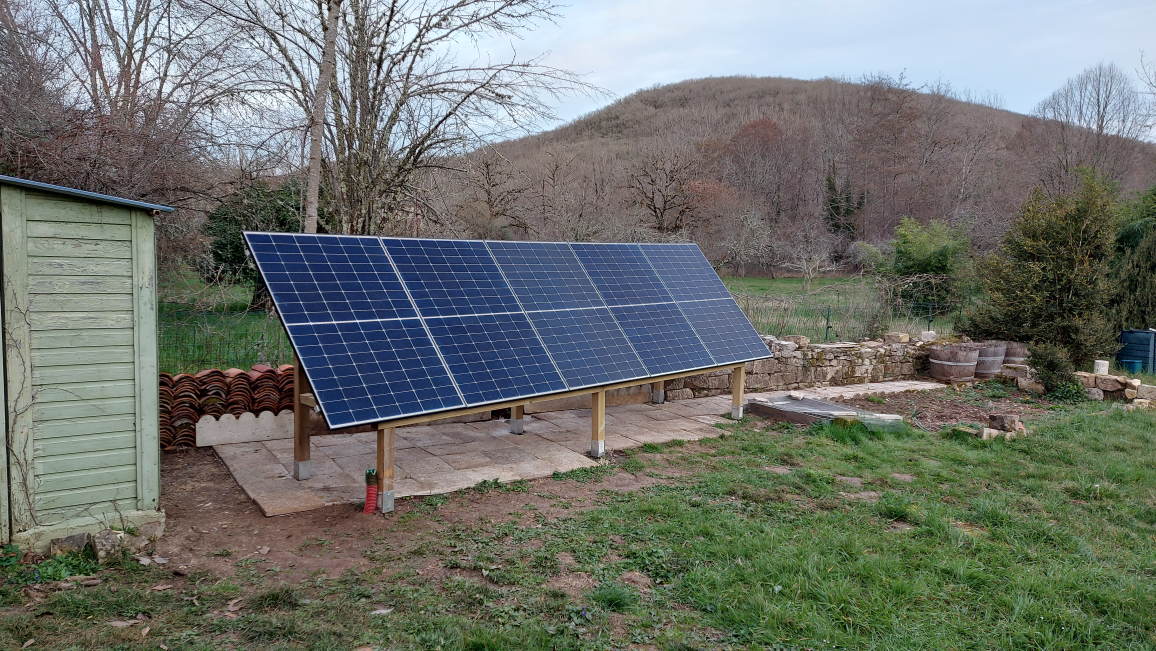

installation des panneaux
En fait j'ai acheté un cinquième panneau ! La puissance totale est donc un peu plus de 2 kWc

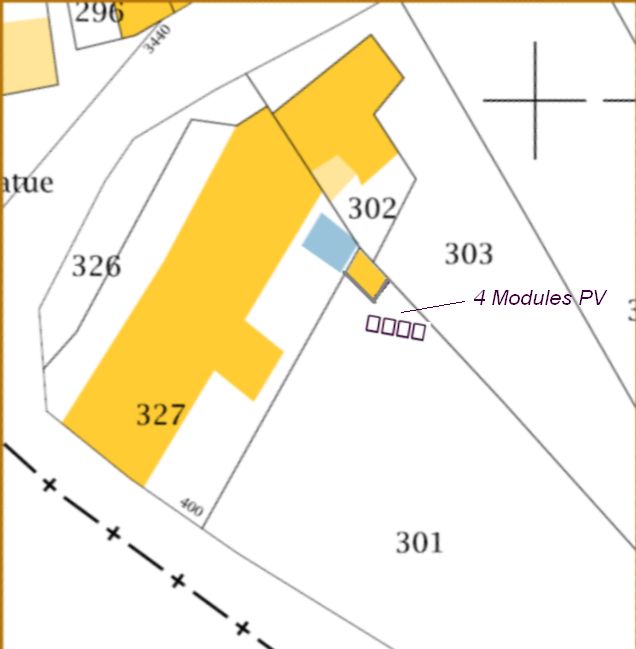

plan de masse

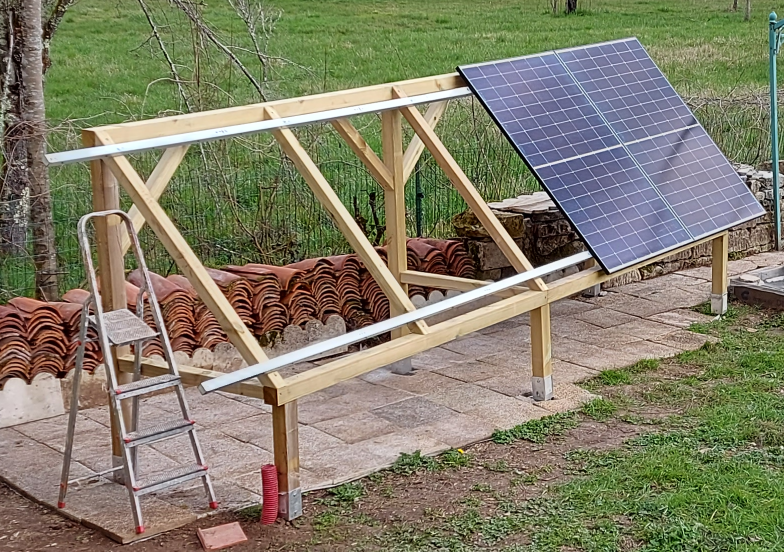

supports
cf Part2- Faire une centrale photovoltaïque (video Youtube) (très bonne vidéo)
J'ai utilisé des poutres 9x9 cm en bois, et pour la partie métallique, des montants placo groupés deux par deux pour faire un tube de section rectangulaire (bien moins cher que les rails "solaire")

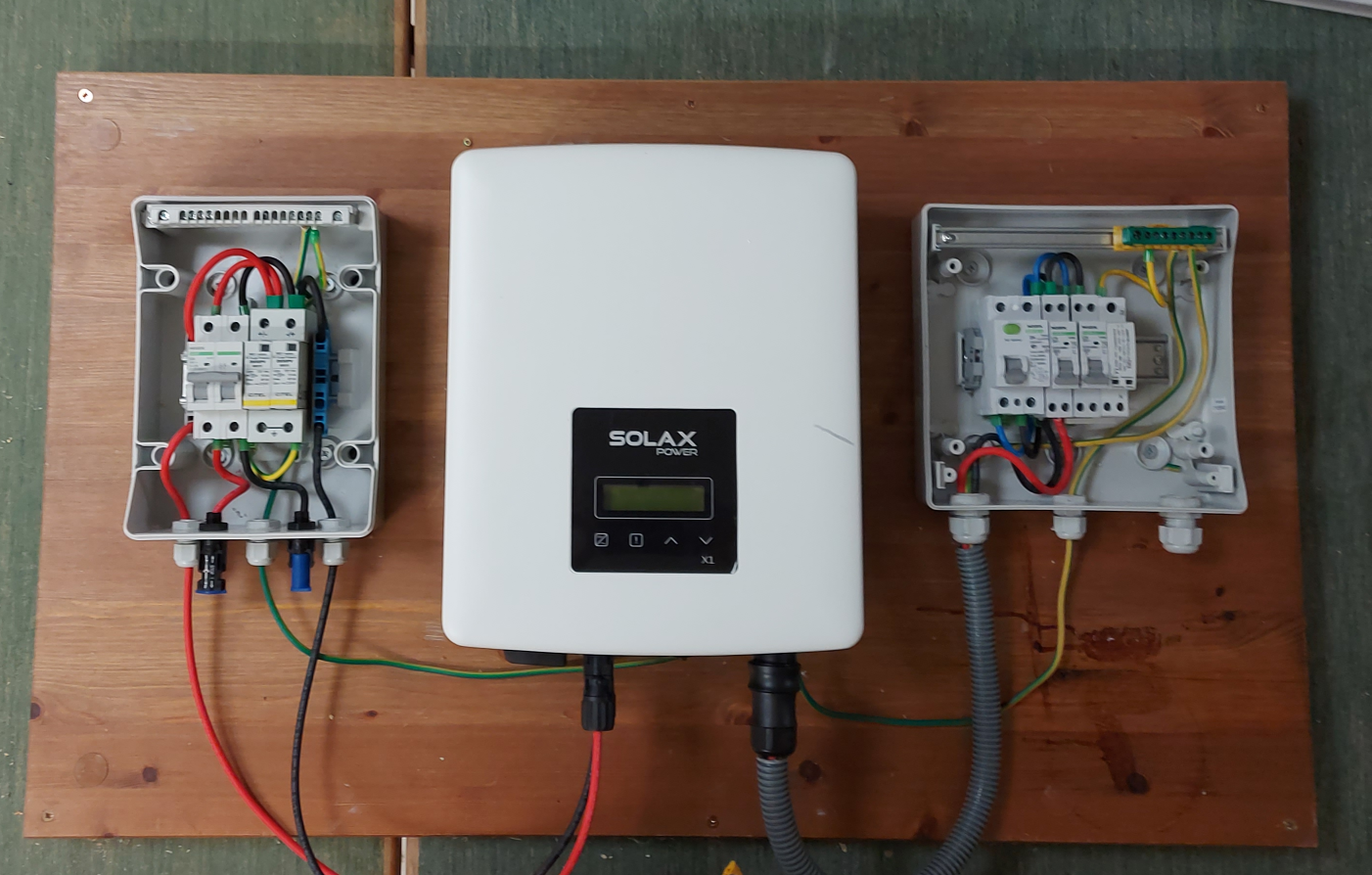

emplacement des boîtiers
Dans l'abri de jardin : coffrets DC et AC, onduleur. Ils seront fixés sur un planche de bois assez épaisse (pas du contreplaqué), elle-même fixée sur un des mur de l'abri
terre
j'ajouterai un piquet de terre près des panneaux (et une liaison équipotentielle en 6mm2 avec la terre de la maison).

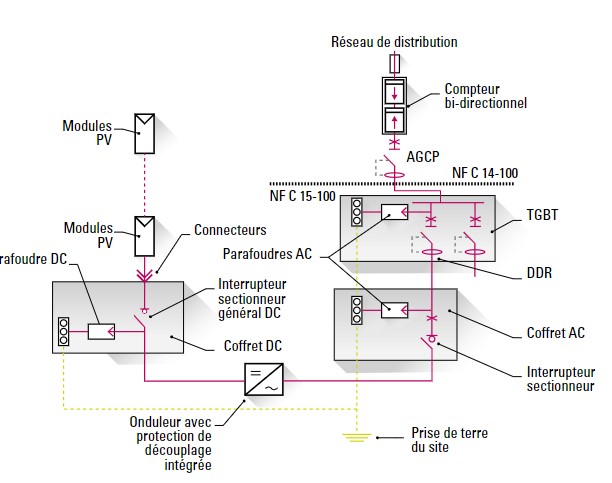

installation électrique
Ce schéma n'est pas tout à fait complet car il j'ai ajouté un disjoncteur 500 mA dans le coffret AC.
Ma maison est en triphasé mais l'onduleur est monophasé ! C'est toutefois possible, tant que la puissance produite ne dépasse pas le tiers de la puissance maxi souscrite (15 kVA pour moi), le compteur linky totalisant les entrées et sorties globalement sur toutes les phases.
Budget (2024)
Au total 1800 € pour 2kWc installés. Pas mal.
Monitoring
Pour faire un monitoring efficace il faut trois choses :
- mesure de la production solaire des onduleurs
- mesure de la puissance soutirée et/ou injectée à Enedis
- Une application
Mon application est déja choisie, ce sera Home Assistant(lien privé)
au niveau de l'onduleur
voir Connection wifi à l'onduleur SOLAX ci-dessous
au niveau du compteur
Plusieurs choix sont possibles :
-
Un dongle TIC (téléinformation) sur le compteur Linky. Le meilleur semble être https://www.kisskissbankbank.com/fr/projects/ticmeter mais semble épuisé temporairement
-
Un autre dongle TIC Linxee Zlinky (page web) qui marche avec le protocole Domotique > zigbee(lien privé). C'est celui que j'ai choisi. Marche très bien une fois apparié (mais pour l'apparier j'ai dû amener une prise Zigbee à moins d'un mètre du compteur, ensuite j'ai pu la supprimer)
-
ou un boitier "NR link" https://www.myem.fr/nrlink/ (147€ ou 107€ avec prime CEE) cf NrLINK (video Youtube) Quand même très cher et on se retrouve avec un écran propriétaire. Bref un truc pour les
nulsnon-bidouilleurs. -
Sinon il y a une intégration Home Assistant(lien privé) "myelectricaldata" qui récupère les infos directement chez Enédis, avec un pas de 30 minutes. Apparemment l'injection aussi ? Pas utilisé car l'info n'est pas temps réel (décalage de 24h)
cf https://www.myelectricaldata.fr/faq
et https://forum.hacf.fr/t/myelectricaldata-vos-donnees-linky-chez-vous/18975/7?page=2
J'ai choisi Home Assistant(lien privé). J'ai demandé à Enedis de passer le compteur Linky en mode "standard" mais j'ai bien peur qu'on ne puisse pas voir l'index injection (puissance renvoyée vers le réseau Enedis)
boitier TIC sur le Linky (Linxee)
Je l'ai acheté (54 € avec le transport) mais pas encore installé.
A priori pas possible de récupérer l'index "injection" sauf si Linky en mode producteur standard ? c'est vraiment nul de la part d'Enédis
A FAIRE demande pour basculer en mode standard (appel EDF -> demander une prestation F185 ou P160B option 2 auprès d'ENEDIS). demande faite le 25/1 ref 24-9cd6322f
les données du Linky en mode historique
je suis en standard maintenant...
les données du Linky en mode standard
Je suis récemment passé en mode TIC "standard". Je n'ai pas eu besoin de réinitialiser le linky, seulement de reconfigurer NAS synology > zigbee2MQTT(lien privé) en passant le "poll chunk "à 2, le "poll interval" à 60, et en redéfinissant la "white list" du Linky comme suit : (je suis en triphasé)
Les données intéressantes sont alors :
- EAST Energie active soutirée totale (Wh, 9 chars)
- EAIT Energie active injectée totale (Wh, 9 chars) "producteur seulement"
- IRMS1 (resp. 2,3) Courant efficace, phase 1,2,3 (A, 3 chars)
- SINSTS Puissance app. Instantanée soutirée (VA, 5 chars)
- SINSTI Puissance app. Instantanée injectée (VA, 5 chars) "producteur seulement"
- SINSTS1 (resp. 2, 3) Puissance app. Instantanée soutirée sur la phase (VA, 5 chars)
- LTARF Libellé tarif fournisseur en cours (16 chars) "Heures/pleines Heures Creuses"
- EASF01 Energie active soutirée Fournisseur, index 01 (heure pleines)
- EASF01 Energie active soutirée Fournisseur, index 02 (heure creuses)
Apparemment je ne peux pas avoir EAIT... et SINST2 et 3 ne marchent pas...
Il y a aussi un "registre des statuts" STGE sur 8 chars hexadécimaux : `003A4401`
- Le bit 0 est le LSB (bit de droite)
- Le bit 8 est "0 = consommateur 1 = producteur"
- le bit 9 est 0 = énergie active positive 1 = énergie active négative
- le bit 16 est l'État de la sortie télé-information 0 = mode historique 1 = mode standard
Home assistant sur mon NAS synology
Connection wifi à l'onduleur SOLAX
A priori pas forcément nécessaire de passer par la procédure décrite dans (3) TUTO - CLEF WIFI SOLAX - raccordement et configuration - YouTube.url qui envoie les infos en Chine... On doit pouvoir le connecter directement à Home Assistant(lien privé)
Cf.
02 - Solax Solar Home Assistant Tutorial (video Youtube) et les vidéo suivantes 03, 04...
et surtout 04 - Setting up the Wifi Dongle - Solax Solar Home Assistant Tutorial (video Youtube)
donc
-
brancher l'onduleur sur le réseau 220 (j'y ai mis une prise provisoire)
-
chercher un réseau wifi le nom est Wifi_
registration number: le noter ! -
se connecter sur le dongle : ce peut être 5.8.8.8 ou 192.168.10.10 (le 2e)
-
lancer un browser sur cette adresse. On tombe sur une page de connexion. Le user est 'admin' et le password est le registration number.
-

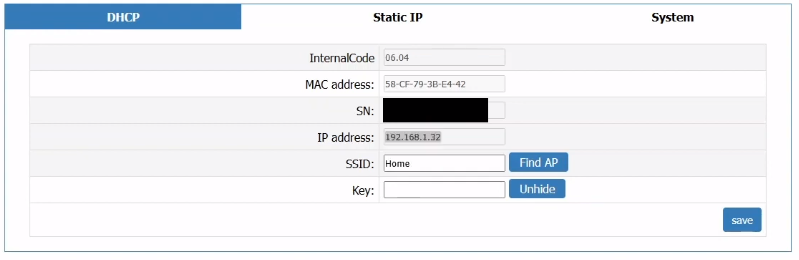

on tombe sur un écran qui ressemble à ça :
-
-
noter l'adresse MAC et le serial number. Normalement il ne devrait pas y avoir d'adresse IP indiquée
-
(je pense revenir sur le réseau wifi normal, aller dans le DHCP de la freebox et positionner une adresse statique en utilisant l'adresse MAC), puis revenir sur le wifi du dongle
-
cliquer sur "AP" et entrer les données du wifi de la maison. Cliquer "save"
-
attendre 15 secondes, et cliquer "return". On devrait voir l'adresse IP. La noter !
-
aller sur l'onglet "static address", entrer le nom du réseau wifi de la maison et le mot de passe, puis l'adresse IP correcte, subnet mask
255.255.255.0, l'adresse du routeur -
inutile d'entrer les DNS, cliquer save, attendre 15 secondes, retourner sur la page Ip statiques et vérifier
-
sur la page "system" noter le numéro de version. Ne rien changer ici.
Set your 'pgrid bias' to 'grid' in the advanced settings for the inverter to balance on the export side rather than import. This will limit the amount used from the grid to as little as possible. (Je ne l'ai pas fait)
dans settings le password est 2014 pour accèder au menu "advanced" (pas trouvé)
Et la chaîne Youtube : https://www.youtube.com/@JWSolar/search?query=01
enfin 01 - Solax Home Assistant Dashboard App Demonstration Tutorial (video Youtube)
La conf YAML pour home-assistant(lien privé)
cf Solax X1 Boost Air Mini : local data
voir _NE PAS UPLOADER/Bribes 🧩/Informatique et IA/Conf onduleur solax home assistant(lien privé) (lien privé)
Déclarations légales
Pas d'obligation de déclarer en mairie (au sol, moins de 1m80 et moins de 3 kWc) Cf. service-public (page web)
Mais déclaration à faire à Enédis... cf le mode d'emploi très clair suivant C.A.C.S.I (page web pdf)
J'ai aussi demandé à Enedis (séparément) le passage du compteur Linky en mode "standard".
Retour d'expérience
livraison du kit le 15/01/2023
câblage des boitiers DC, AC et de l'onduleur sur une planche dans l'atelier 21/01/2024
configuration de Home Assistant(lien privé) ... pas simple
Mise en route le 23/02/24
Ca marche !
